自然界中的溴元素主要以溴離子（Br?）形式存在，廣泛分布于海水、鹽湖鹵水、地下鹵水、油氣田采出水及制鹽母液中。然而，這些資源中的溴離子濃度通常較低（例如海水中約為65 mg/L），且與大量雜質離子共存，尤其是濃度遠高于溴的氯離子（Cl?）。傳統的空氣吹出法或水蒸氣蒸餾法雖然已實現工業化，但普遍存在化學藥劑消耗大（需使用氯氣）、能耗高、設備占地面積大、可能產生污染以及在高氯環境下選擇性不佳等問題。
山東日興新材料股份有限公司是一家專注生產溴化鈉的廠家，如需咨詢更多信息，請聯系：13953615068

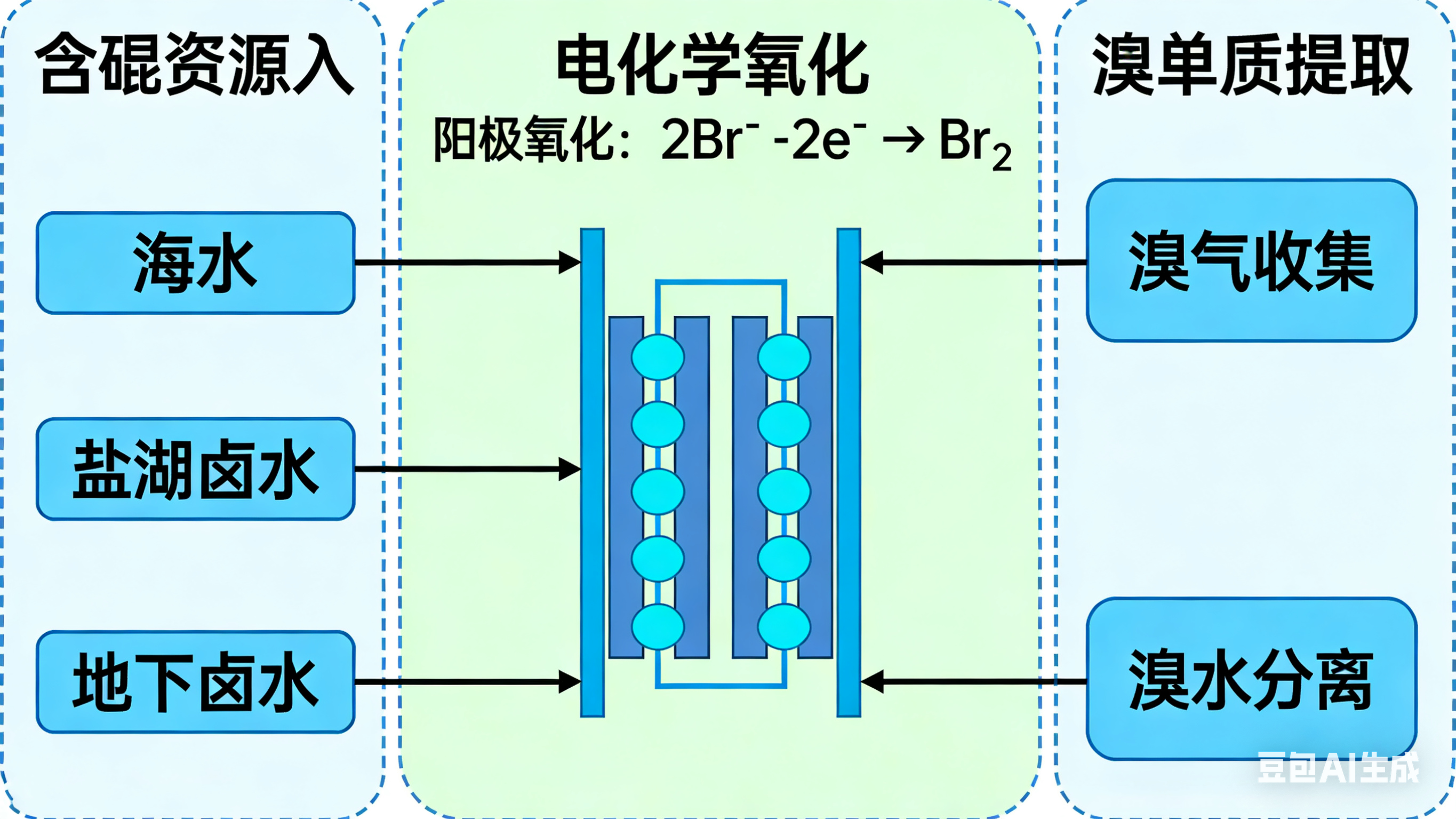

電化學氧化法為溴的提取提供了一條新路徑。其核心原理在于，通過精確控制工作電極的電位，選擇性地將溶液中的溴離子氧化為溴單質（Br?），而盡量避免氧化氯離子或發生水的電解副反應。從熱力學角度看，溴離子氧化為溴的標準電位（約為1.0874 V vs. NHE）低于氯離子氧化為氯的標準電位（約為1.3583 V vs. NHE），也接近但不完全等于水的析氧電位（1.229 V vs. NHE）。因此，理論上存在一個電位窗口，可以優先氧化Br?而抑制Cl?的氧化和大量氧氣的產生。電化學方法的優勢在于直接利用電能作為“清潔氧化劑”，避免了氯氣等危險化學品的使用，反應過程更平穩、環保，且易于通過調節電位來應對不同組分水樣的挑戰。
該技術的完整工藝鏈條主要包含三個核心步驟：
原料預處理（pH調節）
將含溴水樣（如鹵水）的pH值調節至酸性范圍，通常為pH 2-5，適宜區間為pH 2-3。酸性環境至關重要，它能防止后續生成的溴單質（Br?）在中性或堿性條件下發生歧化反應，重新轉化為Br?、BrO?和BrO??，從而確保溴能以Br?的形式被有效移出溶液。調節pH常用的酸包括硫酸、鹽酸等。
電化學氧化反應
將預處理后的水樣置于電解裝置的陽極室中，在可控電位下進行電解。陰極室通常填充如硫酸鈉溶液等導電電解質。系統采用三電極體系（工作電極、對電極、參比電極）以實現電位的精準控制。
工作電極
可選擇石墨、鉑、鈦等材料，其中石墨電極因成本與性能平衡而常被選用。參比電極常用Ag/AgCl電極，用于精確測定和控制工作電極的電位。
氧化電位
關鍵的工藝參數，需根據水樣具體成分進行優化。實驗表明，相對于Ag/AgCl參比電極，將氧化電位控制在1.01 V至1.22 V之間，可以有效氧化Br?并抑制競爭反應。
反應過程
在設定的優化電位下，陽極表面的Br?被氧化成Br?，隨后從溶液中逸出。
溴的脫除與吸收轉化
在電解過程中或結束后，向陽極室通入空氣或惰性氣體進行曝氣，將生成的Br?氣體從溶液中“吹出”。含Br?的氣體被導入吸收裝置。
吸收液
通常采用氫氧化鈉（NaOH）溶液等堿性吸收液。Br?與堿反應生成溴化物和溴酸鹽的混合物（例如：3Br? + 6NaOH → 5NaBr + NaBrO? + 3H?O）。
產品純化（關鍵步驟）
為了獲得純凈的溴化鈉，需要將吸收產物中的溴酸鹽（BrO??）還原。專利技術引入溴化氫（HBr）溶液將混合溶液的pH值回調至酸性。在酸性條件下，溴酸鹽被還原為溴化物，**終通過后續結晶純化工藝，即可得到質量穩定的溴化鈉產品。
該技術已針對真實鹵水進行了工藝驗證。例如，針對一種含有高濃度氯離子（155.7 g/L）和較低濃度溴離子（502 mg/L）的強堿性鹵水，在優化條件下（石墨工作電極，氧化電位1.20 V vs. Ag/AgCl，適當曝氣，反應10小時），溴的提取率可穩定達到62%至69%。長期循環實驗表明，電極系統穩定性良好，提溴率能維持在65%左右。相較于傳統的兩電極電解法或藥劑氧化法，此法在提溴率（優于兩電極法）與環保性、平穩性、運行成本（優于藥劑法）之間取得了良好平衡。
電化學氧化法從含溴水樣中提取并生產溴化鈉，是一種具有發展前景的綠色精細化工技術。它通過電位精準控制實現了復雜體系下溴離子的選擇性氧化，擺脫了對氯氣氧化劑的依賴，工藝流程簡潔，且能獲得價值穩定的產品。隨著對工藝參數的進一步優化和放大，該技術有望為溴資源的低碳、高 效開發利用提供新的解決方案。
